1ère Maison d'Accueil Spécialisée à Embrun : toitures terrasse en caissons bois Kerto-Ripa® de Metsä Wood

Présentation d'un projet original de Maison d'Accueil Spécialisée pour personnes handicapées vieillissantes.

Publié le 12 février 2014

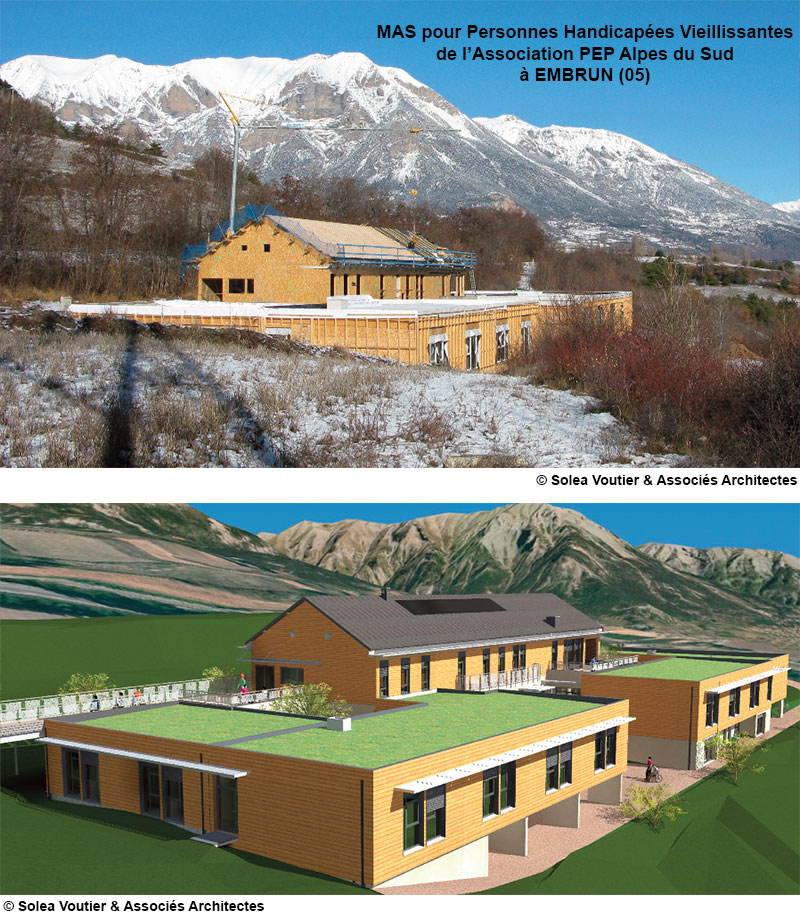

Depuis janvier 2013, une construction est en train de sortir de terre à Embrun : celle d'une Maison d'Accueil Spécialisée (MAS) pour les personnes handicapées vieillissantes.


C'est l'association territoriale des Pupilles de l'Enseignement Public (PEP) Alpes du Sud (regroupant les Hautes Alpes et les Alpes de Haute-Provence) qui est à l'origine de cette initiative.

Situé sur un terrain allongé et vallonné, le bâtiment imaginé par Solea Voutier & Associés Architectes s'intègre parfaitement au paysage existant, notamment grâce à ses toitures terrasse végétalisées.

Localisée dans une zone géographique où les chutes de neige sont fréquentes, la MAS d'Embrun devait être équipée d'une toiture performante thermiquement mais également mécaniquement, pour supporter de fortes charges (neige et végétalisation).
Le choix du Bureau d'études Structure bois Gaujard Technologie s'est très vite orienté vers les caissons structurels Kerto-Ripa® de Metsä Wood qui combinent l'ensemble de ces avantages.

La construction d'une Maison d'Accueil Spécialisée pour les personnes handicapées vieillissantes était attendue depuis 10 ans car aucune structure médico-sociale de ce type n'existait pour les Hautes-Alpes et les Alpes de Haute Provence.
25 personnes pourront ainsi bientôt être prises en charge dans cet établissement situé à Embrun.

Le terrain alloué par la commune pour cette construction se présente en deux terrasses successives.
Afin que le bâtiment s'adapte parfaitement à la topographie, la Scop d'architectes Solea Voutier & Associés a fait le choix de l'implanter sur la terrasse basse. Dotée de toitures végétalisées dans le prolongement des parkings, la MAS s'intègre ainsi parfaitement au site en terrasse.

Le projet est constitué de trois niveaux possédant tous un accès de plein pied avec le terrain :

  • le niveau haut nommé Rez de Chaussée, de plein pied avec le parking paysagé, abrite les espaces d'accueil de l'établissement ;
  • le niveau intermédiaire nommé Rez de Jardin haut, est occupé par les Unités de Vie organisées autour de patios, les espaces collectifs de vie et les services ;
  • le niveau bas nommé Rez de Jardin bas, comprend les espaces d'activités et de soins, les locaux techniques.


Une attention particulière a été portée aux éléments des deux toitures terrasse (2/3 du projet), au niveau esthétique mais surtout en termes de performances thermiques et mécaniques.
Pour le bureau d'études Gaujard Technologie, spécialisé en structure bois et enveloppe en matériaux biosourcés, le caisson Kerto-Ripa® s'est imposé comme la solution constructive la plus adaptée au projet.
Le BET avait déjà eu l'occasion d'expérimenter le caisson Kerto-Ripa® puisqu'il l'avait prescrit pour le collège de Plouagat (22) en 2011.


Le caisson Kerto-Ripa®, une solution constructive complète alliant performances thermiques, mécaniques et facilité de pose

Les caissons Kerto-Ripa® sont constitués d'éléments en Kerto®, bois d'ingénierie lamifié le plus performant structurellement.
L'efficacité et la fiabilité du caisson Kerto-Ripa® viennent du principe de collage structurel entre les nervures en Kerto-S, à plis standards, et le(s) platelage(s) en Kerto-Q, à plis croisés.
Le caisson Kerto-Ripa® est environ 6 fois plus raide et 2 fois moins haut qu'un caisson traditionnel en bois assemblé mécaniquement.
Fruit de la R&D de Metsä Wood, cette technologie s'impose aujourd'hui comme une solution qualitative et certifiée (ETA, Avis Technique) aux multiples atouts : grandes portées, faibles retombées, raideur, rapidité de pose, légèreté, sécurité incendie, contribution aux bonnes pratiques d'isolation thermique et acoustique.

Les caissons structurels Kerto-Ripa® utilisés sur le chantier de la MAS d'Embrun sont fermés en forme de H et mesurent 2,40 m de large.
En face supérieure, le panneau structurel sert de support pour la végétalisation.
Une membrane synthétique monocouche assure l'étanchéité.

Du fait de sa situation géographique dans les Hautes-Alpes, la construction de la MAS d'Embrun devait faire face à plusieurs contraintes climatiques.
Le caisson Kerto-Ripa® a apporté à la Maîtrise d'œuvre une réponse complète.

Grâce à l'intégration de l'isolant directement dans le caisson, ce système constructif renforce l'isolation du bâtiment, tout en conservant un large volume d'exploitation intérieur grâce à sa structure très mince.
Afin de garantir un confort thermique optimal, 400 mm d'ouate de cellulose ont été insufflés dans les caissons Kerto-Ripa® directement sur le chantier.
Le caisson a ainsi permis d'atteindre des performances thermiques de R = 9.2 m2.K/W ponts thermiques compris pour la toiture.

Les performances mécaniques du caisson Kerto-Ripa® sont également à souligner sur ce chantier.
Le bâtiment nécessitait en effet d'atteindre des portées de 9 mètres en toiture et de supporter des charges permanentes importantes en raison de la végétalisation et de la neige (270 kg/m² en moyenne, en tenant compte des accumulations), tout en assurant le contreventement de l'ouvrage.

Pour mener à bien ce projet, l'entreprise de pose en charge du lot bois, Alpes Méditerranée Charpente (AMC), a accompli un travail d'étude d'exécution important et minutieux pour valider tous les détails (calculs des caissons, raccords avec les autres éléments de structure).
Les plans de préfabrication ont été réalisés à l'aide du logiciel cadwork.

Préfabriqués par Metsä Wood, les caissons ont été livrés sur le chantier avec leur sangle de levage, prêts à être montés à l'aide d'une simple grue.
Au total, 800 m² de Kerto-Ripa® ont été posés par AMC en 2 phases de 2 jours, entre l'été et l'automne 2013.

L'utilisation des caissons a notamment permis à l'entreprise AMC de réduire le temps de pose initialement prévu.




MAS pour personnes handicapées vieillissantes à Embrun : Fiche chantier



Fiche chantier

  • Coût prévisionnel de l’opération
    5.5 millions d’euros TTC financés par les PEP 05, la commune d’Embrun, l’Agence Régionale de Santé, le CNSA, le conseil régional, le conseil général, la Mutuelle générale de l’Education Nationale (MGEN), le CCAH et un emprunt de l’association auprès de la Caisse des Dépôts et Consignations.

  • Livraison prévue : Été 2014

  • Surface SHON : 2 190 m²

  • Maître d’Ouvrage
    PEP des Hautes Alpes
    Immeuble Les Hirondelles – 3 rue des Marronniers - 05000 GAP
    Christian BRUN
    Tél : 04 92 53 39 97 / Email : siege@lespep05.org / www.lespep05.lespep.org

  • Assistant Maître d’Ouvrage
    AGEMO
    Immeuble Le Rafale - Zone d'Activités de l'Aéroport
    145 impasse John Locke 34470 PEROLS
    Tél : 04 67 20 35 03 - Fax : 04 67 20 25 21

  • Maître d’OEuvre Architecte mandataire
    SOLEA VOUTIER & ASSOCIES ARCHITECTES SCOP
    3 place de Fontreyne – 05000 GAP
    Jérôme VOUTIER
    Tél : 04 92 54 18 94 / Email : archi@voutier.fr / www.solea-architectes.com

  • Bureau d’études Structure Bois
    GAUJARD TECHNOLOGIE SCOP
    « Le Sirius » - 355 rue Pierre Seghers - 84000 Avignon
    Maggy DUCEAU
    Tél: 04 90 86 16 96 / Email : contact@bet-gaujard.com /www.bet-gaujard.com

  • Entreprise de charpente
    ALPES MEDITERRANÉE CHARPENTE
    Les Hodouls - 05600 SAINT CREPIN
    Rémi FILY
    Tél : 04 92 20 22 45 / Email : remi.fily@amc05.fr / www.alpes-mediterranee-charpente.fr

  • Entreprise METSÄ WOOD
    Division construction
    Immeuble le Doublon – Bât. A - 11, avenue Dubonnet – 92407 COURBEVOIE cedex
    Xavier COLIN, Responsable Systèmes / Projets
    Tél: 01 41 32 36 36 / Email : xavier.colin@metsagroup.com
    www.metsawood.com / http://www.metsawood.fr
